Menşe yeri:
Çin
Marka adı:
FH
Sertifika:
ISO9001, ISO14001
Model numarası:
FH1016
Çukur fırın taban tepsileri ile tanıştırma
Çukur fırınlarının taban tepsileri, çukur fırınlarında ısı işlemleri sırasında iş parçacıklarını tutmak için kullanılan anahtar alet bileşenleridir.
İşlevleri ve Uygulamalar
Çukur fırın taban tepsileri, esas olarak çukur fırınlarında kaynatma, söndürme, ısıtma ve diğer ısı işlemleri için iş parçalarını taşımak için tasarlanmıştır.Toplu işleme için büyük seri iş parçasını etkili bir şekilde destekleyebilirlerBu, iş parçacıklarının tutarlı bir şekilde ısıtılmasını sağlar, ısı işleminin kalitesini ve üretim verimliliğini arttırır.
Malzeme Özellikleri
Genellikle Cr25Ni20 ve 310S gibi yüksek dayanıklılıklı ısıya dayanıklı alaşım malzemelerinden üretilir.1200°C'ye kadar ortamlarda istikrarlı çalışmayı sağlayanEk olarak, ısı işleme sırasında yüksek sıcaklıkta oksidasyon veya orta korozyondan kaynaklanan hasarı önleyen üstün oksidasyon ve korozyon direnciye sahiptirler.Böylece iş parçasının kalitesinin bozulmamasını sağlar..
Yapısal Tasarım
1. Şekil Yapısı

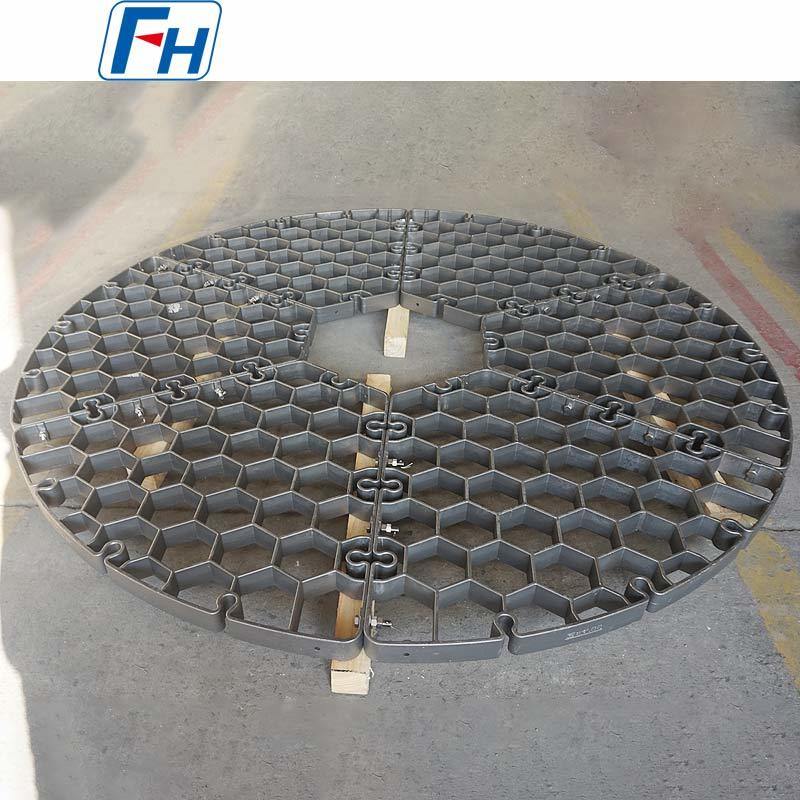

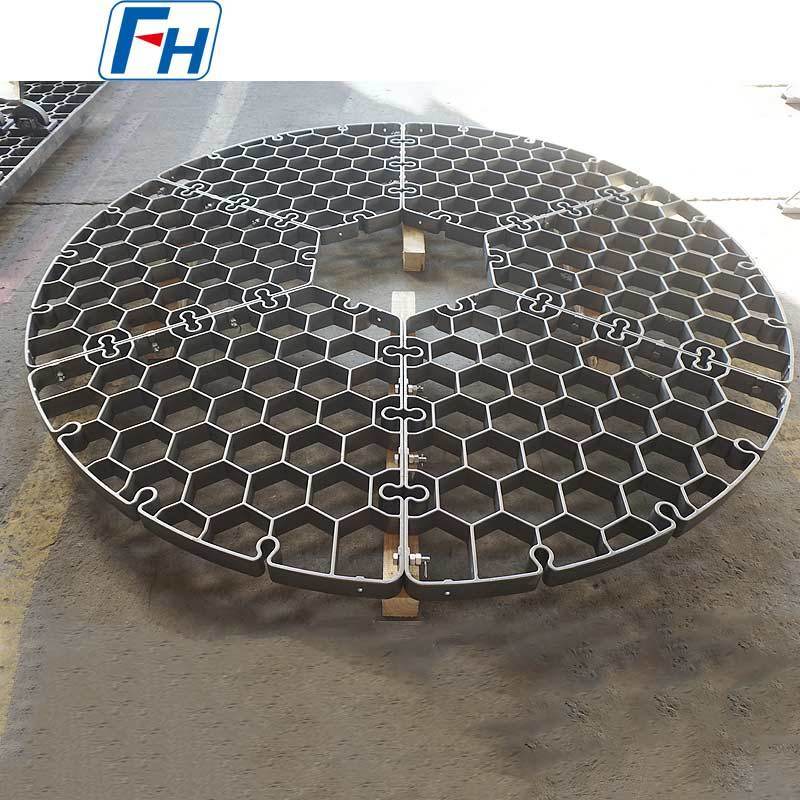

Genel şekiller yuvarlak ve kare şekillerdir. Yuvarlak tepsiler çukur fırınlarının dikey silindirli yapısıyla uyumludur ve uzun şaftlı iş parçalarının kaldırma yoluyla dikey yüklenmesini kolaylaştırır.Bazı tepsiler, radyal güçlendirici kaburgaları olan konsantrik bir halka yapısını benimser, sadece hava geçirgenliğini sağlamakla kalmayıp yapısal dayanıklılığı da artırır.
2Çukur tasarımı.
İş parçası ile fırın atmosferi arasındaki eşit teması sağlamak için, tepsiler genellikle deliklerle tasarlanır.simetrik ve eşit dağılımlıBu, söndürme sırasında çatlamayı önlerken ısı aktarımını teşvik eder.
3. Yardımcı yapılar
Bazı tepsiler düşme engelli plakalar ve kül rehber plakalarla donatılmıştır.Bu bileşenler iş parçasının çöplüğünün fırın odasına düşmesini önler, potansiyel güvenlik tehlikelerini ortadan kaldırır,ve temizlik prosedürlerini basitleştirmek.
Performans Özellikleri
Yüksek yük taşıma kapasitesi
Rasyonel tasarımla, tepsiler, seri üretim gereksinimlerini karşılayan büyük miktarda iş parçasının ağırlığını taşıyabilir.
Yumuşak ve aşınmaya dayanıklı yüzey
Yüzey, iş parçasının yapışmasını önleyen pürüzsüzlük ve aşınma direnci elde etmek için özel bir tedaviye maruz kalır.ve işletme işletme maliyetlerini azaltır.
Mükemmel Deformasyon Direnci
Optimize edilmiş yapısal tasarım ve yüksek kaliteli malzemeler sayesinde, tepsiler yüksek sıcaklıklarda deformasyonlara etkili bir şekilde direnir.Tekrarlanan ısıtma ve soğutma döngüleri sırasında sabit şekil ve boyut doğruluğunu korumak.
Tip Özellikleri
Standart Tepsiler
Üretimi basit ve deformasyonlara karşı dayanıklı olan bu tepsiler, kullanım için baş aşağı çevrilebilir ve uzun bir hizmet ömrü sağlar.
Alt yönlendirilmiş tepsiler
Bu tepsiler, çalışma sırasında istikrarlı bir itme sağlar ve rehber rayların yapısını basitleştirir.Kılavuz olukunun genişliği rayın üst kısmından 5 mm ∼ 10 mm daha geniş olmalıdır., ve hem oluk yüzeyi hem de kaburgalar işlenmelidir.
Ötmeyen tepsiler
Fırından çıkarıldıktan sonra tepsiler iki çubukla rehber raylara dayanır.Tepsiler söndürülmediğinden ve sıcaklık değişikliklerinin önlendiğinden, uzun bir hizmet ömrüne sahiptirler.
Boyutlar ve Spesifikasyonlar
Tepsilerin boyutları genellikle çukur fırınlarının fırın odasının boyutuna ve iş parçasının boyutuna ve ağırlığına göre belirlenir.Genel özellikler arasında 350mm×300mm×180mm ve 500mm×500mm×300mm bulunur.Özel müşteri gereksinimlerini karşılamak için özel boyutlar da mevcuttur.
Malzeme sınıflandırma tablosu:
| Sıcaklığa dayanıklı çelik | |||||||||||||
| / | GB | DIN | ASTM | JIS | Kimyasal bileşim (%) | Maksimum çalışma sıcaklığı | |||||||
| C | Evet. | M | Kr | Ni | Nb/Cb | Mo. | Diğerleri | ||||||
| 1 | ZG40Cr27Ni4 | 1.4823 | HD | SCH11 | 0.30 - 0.50 | ≤2.00 | ≤1.00 | 24.00 - 28.00 | 4.00 - 6.00 | - | ≤0.50 | - | 1050°C |
| 2 | ZG40Cr22Ni10 | 1.4826 | HF | SCH12 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 19.00 - 23.00 | 8.00 - 12.00 | - | ≤0.50 | - | 950°C |
| 3 | ZG30Cr28Ni10 | - | O | SCH17 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 8.00 - 11.00 | - | - | - | 1050°C |
| 4 | ZG40Cr25Ni12 | 1.4837 | HH | SCH13 | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 27.00 | 11.00 - 14.00 | - | ≤0.50 | - | 1050°C |
| 5 | ZG30Cr28Ni16 | - | Merhaba. | SCH18 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 26.00 - 30.00 | 14.00 - 18.00 | - | - | - | 1100°C |
| 6 | ZG40Cr25Ni20Si2 | 1.4848 | HK | SCH21 | 0.30 - 0.50 | ≤1.75 | ≤1.50 | 23.00 - 27.00 | 19.00 - 22.00 | - | ≤0.50 | - | 1100°C |
| 7 | ZG30Cr20Ni25 | - | HN | SCH19 | 0.20 - 0.50 | ≤2.00 | ≤2.00 | 19.00 - 23.00 | 23.00 - 27.00 | - | - | - | 1100°C |
| 8 | ZG40Cr19Ni39 | 1.4865 | HU | SCH20 | 0.35 - 0.75 | ≤2.50 | ≤2.00 | 17.00 - 21.00 | 37.00 - 41.00 | - | - | - | 1020°C |
| 9 | ZG40Cr15Ni35 | 1.4806 | HT | SCH15 | 0.35 - 0.70 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1000°C |
| 10 | ZG40Cr25Ni35Nb | 1.4852 | HPCb | SCH24Nb | 0.30 - 0.50 | ≤2.00 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | 0.80 - 1.80 | ≤0.50 | - | 1100°C |
| 11 | ZG40Cr19Ni39Nb | 1.4849 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 18.00 - 21.00 | 36.00 - 39.00 | 1.20-1.80 | ≤0.50 | - | 1100°C |
| 12 | ZG40Cr24Ni24Nb | 1.4855 | - | - | 0.30 - 0.50 | 1.00 - 2.50 | ≤2.00 | 23.00 - 25.00 | 23.00 - 25.00 | 0.80 - 1.80 | ≤0.50 | - | 1050°C |
| 13 | ZG40Cr25Ni35 | 1.4857 | HP | SCH24 | 0.35 - 0.50 | 1.00 - 2.50 | ≤2.00 | 24.00 - 28.00 | 33.00 - 37.00 | - | ≤0.50 | - | 1100°C |
| 14 | ZG1Cr20Ni32Nb | 1.4859 | - | - | 0.06 - 0.15 | 0.50 - 1.50 | ≤2.00 | 19.00 - 21.00 | 31.00 - 33.00 | 0.50 - 1.50 | ≤0.50 | - | 1050°C |
| 15 | ZG45Cr12Ni60 | - | HW | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 10.00 - 14.00 | 58.00 - 62.00 | - | - | - | 1100°C |
| 16 | ZG45Cr18Ni66 | - | HX | - | 0.35 - 0.75 | ≤2.00 | ≤2.00 | 15.00 - 19.00 | 64.00 - 68.00 | - | - | - | 1100°C |
| 17 | ZG1Cr28Co50 | 2.4778 | - | - | 0.05 - 0.25 | 0.50 - 1.00 | ≤1.50 | 27.00 - 30.00 | ≤1.00 | ≤0.50 | ≤0.50 | Co:48.0 - 52.0 | 1200°C |
| 18 | ZG30Cr28Co50Nb | 2.4779 | - | - | 0.25 - 0.35 | 0.50 - 1.50 | 0.50 - 1.50 | 27.00 - 29.00 | - | 1.50 - 2.50 | ≤0.50 | Co:48.0 - 52.0 | 1200°C |
| 19 | ZG40Cr28Ni48W5 | 2.4879 | - | SCH42 | 0.35 - 0.55 | 1.00 - 2.00 | ≤1.50 | 27.00 - 30.00 | 47.00 - 50.00 | - | ≤0.50 | W:4.0 - 5.5 | 1200°C |
Sıkça sorulan sorular:
S: Nasıl soruşturulur?
A: 1. Adım, lütfen bize fırınınız, çalışma sıcaklığı, soğutma yöntemi, fırının yükleme ağırlığı ve benzeri bilgiler verin.
2. Adım, 3 boyutlu çizimler vermek daha iyidir.
Adım 3, yeterince ayrıntıya sahip olduğumuzda, ürün çizimlerini tasarlayabilir ve buna göre teklif edebiliriz;
S: Fiyatı ne zaman alabilirim?
A: Genellikle sorunuzu aldıktan sonra 24 saat içinde alıntı yapıyoruz (Hafta sonu ve tatiller hariç).Lütfen bize e-posta gönderin veya başka yollarla bizimle iletişime geçin, böylece size bir teklif sunabiliriz.
S: Teslimat ne zaman olacak? / Teslimat süresi nedir?
A: - Örnek siparişi: Tam ödeme aldıktan sonra 35 gün.
- stok siparişi: tam ödeme aldıktan sonra 10 gün
-OEM siparişi: Depozito aldıktan sonra 30 gün.
S: Satış sonrası hizmetiniz nedir?
A: Tüm ürünler için 1 yıllık garanti;
Eğer ilk seferde herhangi bir kusurlu aksesuar bulursanız, deneyimli bir üreticimiz olarak, size yeni parçaları ücretsiz olarak vereceğiz.Kalite ve satış sonrası hizmetten emin olabilirsiniz..
Ödeme şartınız nedir?
A: T/T
Ödeme <=USD10000, %100 önceden. Ödeme>USD10000, %50 T/T önceden, nakliye öncesi bakiye.
S: Nakliye yöntemi nedir?
A: DHL, UPS, EMS, Fedex, Hava nakliyatı, deniz nakliyatı veya tren nakliyesi ile taşınır.
