코발트 알로이 6 오일 & 가스 장비에 대한 스테터 가이드 링
FH® 알로이는 석유 및 가스, 석유 가공, 펌프, 밸브 및 기타 심각한 서비스 장비에 맞춤 코발트 알로이 6 스테터 가이드 링 및 고정 흐름 제어 구성 요소를 제조합니다.

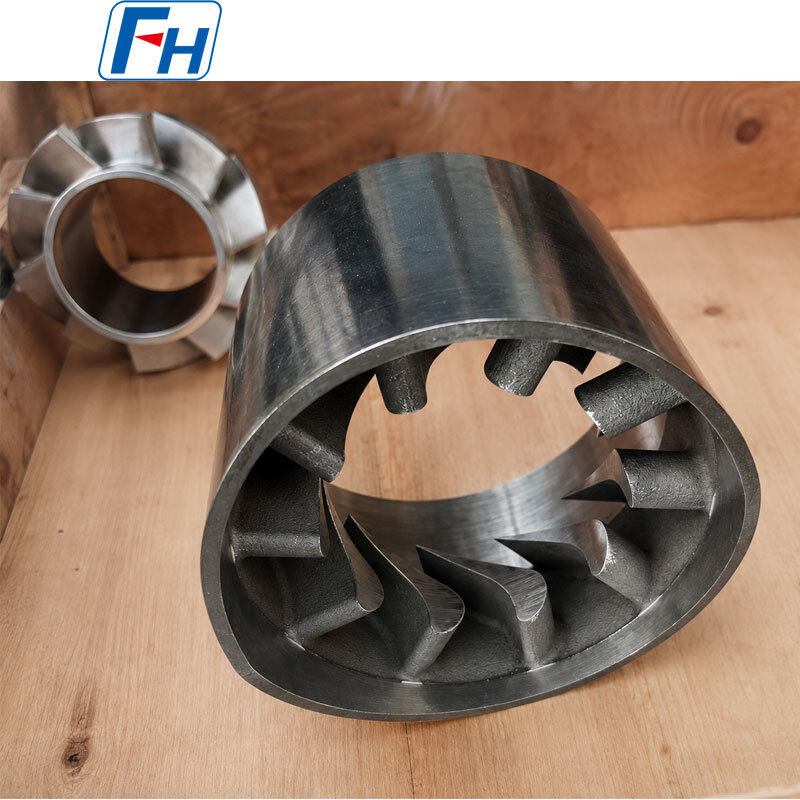

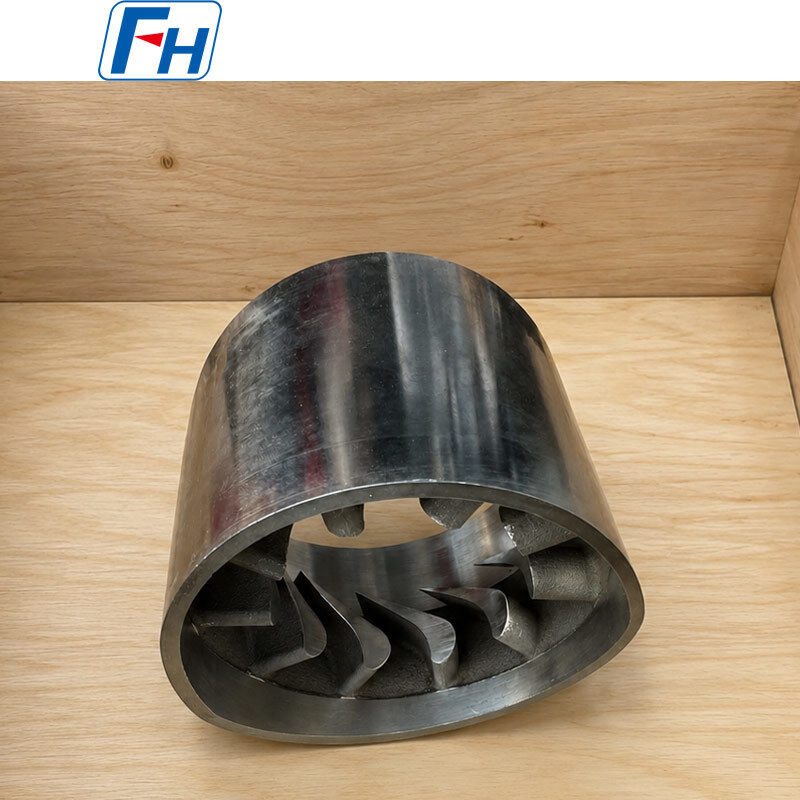

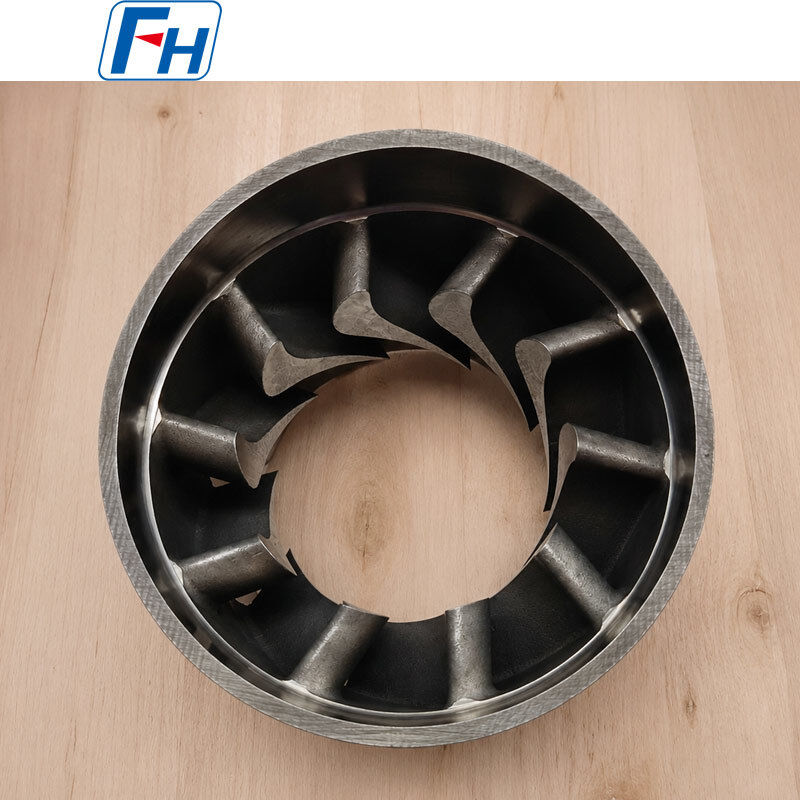

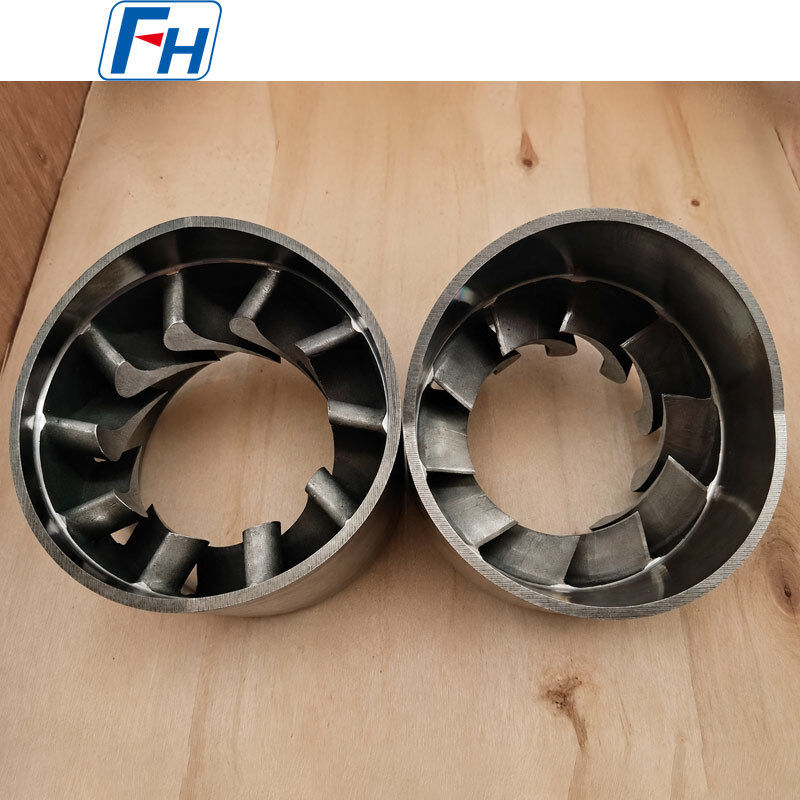

표시 된 구성 요소는 여러 개의 내부 잎과 맞춤형 고정 된 안내 반지입니다. 회전 스펠러와 달리, 스테터 는 장비 내부에 고정되어 있으며,유체 흐름을 재방향하거나 안정화시키면서 침식에 저항합니다., 마모 및 부식

부품은 고객의 도면에 따라 중요한 고체, 밀폐 및 장착 표면의 가공을 거쳐 정밀 투자 주름으로 생산 될 수 있습니다.

제품 사양

화학적 성분, 차원, 경화, 가공 허용도 및 검사 요구 사항은 고객이 승인한 사양에 따라 제조됩니다.

재료 등급 표

코발트 합금 스테이터 가이드 링 은 무엇 입니까?
스타토어 가이드 링 (stator guide ring) 은 로터, 임플러 또는 다른 움직이는 요소 주변에 설치되거나 인접한 비 회전 흐름 제어 부품이다.
내부 가이드 플랜은 장비를 통과하는 공정 유체의 방향과 행동을 제어하는 데 도움이됩니다.

석유 광장 및 석유 가공 장비에서 이러한 구성 요소는 다음과 같이 노출될 수 있습니다.

• 고속 유체
• 가려질 수 있는 입자
• 침식
• 부식성 공정매체
• 압력 변동
• 반복적인 유체 충돌
• 금속과 금속 접촉
• 높은 작동 온도

이러한 조건에서 코발트 합금 6은 마모 저항성, 부식 저항성 및 기계적 안정성의 유용한 조합을 제공할 수 있습니다.

스테이터 가이드 링 설계 특징
표시된 제품은 다음을 포함합니다.

• 실린더 모양의 바깥 고리
• 여러 개의 내부 안내판
• 융합 cast 건설
• 구부러진 흐름 통로
• 강화된 윙에서 링으로의 전환
• 가공된 외부 실린더 표면
• 가공된 끝면
• 중앙 흐름 통로 개방
• 맞춤형 빗방울 각도 및 방향

이 부품 은 작동 중 에 정지 상태 로 유지 되기 때문 에, 그 기능 은 로터 임플러 와 다르다.
로터는 움직임을 생성하거나 전송하는 반면, 스테터 가이드 링은 회전 모음 주변에서 유체 흐름을 제어하고 방향을 전환합니다.

석유 및 가스 용용으로 설계
FH® 알로이는 고질의 석유 및 석유 필드 장비에 맞춘 코발트 합금 스테터 부품을 제조합니다.

전형적인 응용 프로그램은 다음을 포함 할 수 있습니다.

• 석유장 펌프 장비
• 석유 가공 시스템
• 하구장비
• 플로우 컨트롤 앙상블
• 고압 펌프 부품
• 밸브 내부
• 침식 저항성 흐름 구성 요소
• 분리장비
• 석유화학 가공 기계
• 액체 유도 장치
• 중고용 공정장비

최종 합금과 설계는 실제 작동 매체, 압력, 온도, 흐름 속도 및 고체 입자 함량에 따라 확인되어야 합니다.

코발트 합금 6 을 사용 하는 이유
높은 마모 저항성
코발트 합금 6은 가열 및 미끄러지는 마모에 노출 된 부품에 적합하며, 특히 일반적인 스테인리스 스틸이 표면이 빠르게 악화 될 수 있습니다.
침식 저항성
모래 나 다른 입자 들 을 포함 한 고속 유체 들 은 가이드 페인 과 흐름 통로 에서 물질 을 점진적 으로 제거 할 수 있다
코발트 기반 합금은 일반적으로 침식 저항이 핵심 요구 사항인 심각한 서비스 부품에 선택됩니다.
부식 저항성
코발트-크롬 합금 시스템은 많은 산업 매체에 저항력을 제공하여 적절하게 선택되면 석유 및 화학 처리 응용 프로그램에 적합합니다.
헐링 에 저항 하는 것
코발트 합금은 정지 구성 요소가 인접한 금속 구성 요소와 때때로 접촉 할 수있는 경우에도 유용합니다.
고온에서의 성능
코발트 합금 6은 고온 작동 조건에서 유용한 기계적 및 마모 관련 특성을 유지합니다.

정밀 투입 鋳造
복잡한 내부 윙 기하학은 정밀 투자 가스를 이 유형의 스테터 가이드 링에 대한 효과적인 제조 과정으로 만듭니다.

전형적인 생산 경로는 다음을 포함합니다.

1. 고객 도면 검토
2. 가루 가공 가능성 분석
3. 도구 설계
4. 원숭이 무늬 제조
5. 원숭이 모형 조립
6. 불투명 껍질 제조
7. 비옥화
8. 껍질 전열
9. 코발트 합금의 녹화 및 발사
10. 냉각 및 응고
11. 껍질 제거
12. 포트 및 리저 절단
13. 표면 깎기
14. 파괴적이지 않은 테스트
15. 직류 가공
16. 마감 가공
17. 차원 검사
18. 최종 문서 및 포장

이 프로세스는 가이드 바네와 외부 고리를 하나의 통합 된 주름으로 생산 할 수있게하여 용접 된 바네 조립 장치의 필요성을 줄입니다.

맞춤 제조 능력
FH® 알로이는 고객의 그림에 따라 스테터 가이드 링을 제조 할 수 있습니다.

• 외부 지름
• 내부 흐름 지름
• 전체 길이가
• 벽 두께
• 가이드 패인 수
• 선 두께
• 밸리 각도
• 바나 곡선
• 흐름을 통과하는 기하학
• 회전 또는 흐름 방향
• 장착장치
• 구획 위치
• 밀폐면
• 끝면 크기
• 가공 용도
• 표면 거칠성

2차원 도면과 3차원 모델 모두 인용 및 제조성 검토에 사용할 수 있습니다.

결정적 가공 요구 사항
고정 된 안내 고리를 위해 여러 가지 차이는 장비의 올바른 조립에 특히 중요합니다.

FH® 알로이는 다음을 제어하고 검사할 수 있습니다.

• 외부 지름 허용
• 내부 지름
• 끝면의 평면성
• 원통성
• 표면 분출
• 벽 두께
• 배기 위치
• 밸리 각도
• 흐름 채널 차원
• 장착 지름
• 밀폐면
• 표면 거칠성

로터와 달리 정지 스타터는 일반적으로 동적 균형이 필요하지 않지만 동심성, 기하학적 정확성 및 발레 위치가 흐름 성능과 조립에 결정적일 수 있습니다.

검사 및 품질 관리
점검은 고객의 요구에 따라 수행 할 수 있습니다.

• 화학 조성 분석
• 양성물질 식별
• 시각 검사
• 차원 검사
• 강도 검사
• 염색체 침투 물질 검사
• 필요한 경우 방사선 검사
• 표면 거칠성 검사
• 중심성 검사
• 끝면 유출물 검사
• 바나 기하학 검사
• 제3자 검사

사용 가능한 품질 문서
구매 사양에 따라 FH® 알로이는 다음과 같이 제공 할 수 있습니다.

• 재료 시험 증명서
• 화학 성분 보고
• 차원 검사 보고
• 강도 보고
• 염색체 침투성 검사 보고
• 방사선 검사 보고
• 기계 검사 보고
• 준관성 증명서
• 열/배치 추적성
• 제3자 검사 문서

왜 FH® 합금 을 선택 합니까?
주문형 코발트 합금 주름
FH® 알로이는 고객 도면에 따라 스테이터, 로터, 펄러, 가이드 링 및 기타 복잡한 흐름 제어 부품을 포함한 특수 코발트 합금 부품을 제조합니다.
복잡 한 내부 밸 casting
정밀 투입 주름은 복잡한 내부 판과 흐름 통로를 필수 부품으로 제조 할 수 있습니다.
발사 + 가공
주름, 밀링 및 정밀 가공은 중요한 설치 및 밀폐 크기를 제어하기 위해 조정 될 수 있습니다.
석유 및 가스 부품 제조
주문 코발트 합금 부품은 석유, 석유화학, 펌프, 밸브 및 심각한 서비스 산업용으로 생산 될 수 있습니다.
프로토타입 및 대량 생산
소량, 대체 부품 및 반복 생산 팩은 도구 및 기술 요구 사항에 따라 평가 할 수 있습니다.

코발트 합금 스테이터 대 로터 임펠러

이 구별은 특히 석유장 장비에 맞는 로터와 스테터 부품을 공급하는 구매자에게 유용합니다.

코팅에 필요한 정보
정확한 표를 위해 다음을 알려주세요.

• 2차원 도면 또는 3차원 모델
• 필요한 재료 사양
• 화학적 구성 요구 사항
• 외부 지름
• 내부 지름
• 전체 길이가
• 잎자루 수
• 바나 프로필
• 차원 허용량
• 표면 거칠성
• 작동 매개체
• 작동 온도
• 작업 압력
• 흐름 속도
• 고체 또는 가려움직일 입자 함량
• 검사 요구 사항
• 요구되는 양

주사기 안내 고리 도면을 FH® 알로이 casting 타당성 검토 및 표를 위해 보내십시오.

FAQ
Q1: 코발트 합금 스테터 가이드 링은 무엇입니까?
코발트 합금 스테터 가이드 링은 로터 또는 다른 움직이는 구성 요소 주위의 유체 흐름을 제어하거나 재방향하는 내부 가이드 플랜을 포함하는 고정 부품입니다.

Q2: 이 부품은 작동 중에 회전합니까?
아니, 이 제품은 스테이터입니다. 즉 작동 중에도 정지합니다.
그 주된 기능은 회전 에너지를 전달하기보다는 흐름 경로를 제어하는 것입니다.

Q3: 코발트 합금 6은 왜 석유 현장 스테이터에 사용됩니까?
코발트 합금 6은 마모 저항성, 침식 저항성 및 부식 저항성의 조합이 필요한 애플리케이션에 선택되며, 특히 공정 유체에 가열 입자가 포함될 수 있습니다.

Q4: 코발트 합금 6은 스텔라이트 6과 같습니까?
"Stellite®"는 등록된 상표이며 FH® Alloy 재료 브랜드로 표시되어서는 안됩니다.
FH® 알로이 웹 사이트 컨텐츠에 대해서는 코발트 알로이 6 또는 코-Cr-W 알로이 6의 일반 명칭을 사용하는 것이 좋습니다.
고객의 도면에 Stellite® 6가 명시되어 있다면, 필요한 화학적 성분, 강도, 제조 표준 및 수용 기준은 생산 전에 확인되어야 합니다.

Q5: FH® 알로이가 내부 가이드 패니를 사용자 정의 할 수 있습니까?
네, 선의 수, 각도, 두께, 곡선 및 분포는 고객 그림이나 3D 모델에 따라 제조 될 수 있습니다.

Q6: 스테터 링은 한 가루로 생산 될 수 있습니까?
그래요. 기하학과 가루의 타당성에 따라, 외부 반지와 내부 가이드 패널은 통합 정밀 투자 가루로 제조될 수 있습니다.

Q7: 외부 지름과 끝 면은 마감 가공 될 수 있습니까?
네. 중요한 설치 표면은 차원 허용량 및 표면 완화 요구 사항에 따라 CNC 가공 될 수 있습니다.

Q8: 스테터 가이드 링은 동적 균형이 필요합니까?
보통은 아닙니다. 스테이터가 정지 상태이기 때문에, 일반적으로 동적 균형이 필요하지 않습니다.
그러나 동심성, 배열, 잎 위치 및 짝짓기 크기는 신중하게 제어해야합니다.

Q9: FH® 알로이가 로터와 스테토를 동시에 제조 할 수 있습니까?
예. FH® 알로이 고객 그림에 따라 맞춤 코발트 알로이 로터, 임플러, 스테터 및 안내 고리를 평가 할 수 있습니다.관련 정지 부품과 회전 부품이 함께 공급될 수 있도록 하는.

Q10: 우리는 인용을 위해 어떤 정보를 보내야합니까?
2차원 도면 또는 3차원 모델이 선호됩니다. 또한 재료 사양, 양, 작동 매체, 온도, 압력, 차원 허용량 및 검사 요구 사항을 제공하십시오.
